مراحل تولید لوله پی وی سی (PVC)

لوله های پی وی سی (PVC) به دلیل دوام، مقاومت در برابر خوردگی و هزینه مقرون به صرفه، به یکی از پرکاربردترین مصالح در صنعت ساختمان و تاسیسات تبدیل شده اند. از انتقال آب و فاضلاب گرفته تا سیستم های برق کشی، این لوله ها نقش حیاتی ایفا می کنند. اما آیا تا به حال به این فکر کرده اید که لوله پی وی سی چگونه تولید می شود ؟ مراحل تولید لوله پی وی سی یک فرآیند پیچیده و چند مرحله ای است که نیازمند دقت بالا و کنترل کیفی مستمر است. در این مقاله، به طور مفصل مراحل تولید لوله پی وی سی را بررسی خواهیم کرد تا درک کاملی از نحوه تبدیل مواد اولیه به این محصول پرکاربرد به دست آورید. با ما همراه باشید تا با جزئیات این فرایند صنعتی آشنا شوید.

تاریخچه مختصری از PVC و کاربرد آن در لوله

پلی وینیل کلراید (PVC) یکی از قدیمی ترین پلیمرهای سنتزی است که در قرن نوزدهم کشف شد. با این حال، کاربرد تجاری آن تا اواسط قرن بیستم به طور گسترده آغاز نشد. نوآوری در روش های تولید و افزودن مواد پلاستیسایزر، PVC را از ماده ای سخت و شکننده به ماده ای انعطاف پذیر و قابل شکل دهی تبدیل کرد. در صنعت لوله سازی، PVC به دلیل خواص منحصر به فرد خود مانند مقاومت شیمیایی بالا، عایق بودن، وزن سبک و سهولت نصب، به سرعت جایگزین مواد سنتی مانند فلزات شد. این ماده در ابتدا برای سیستم های آبرسانی و فاضلاب استفاده شد و به تدریج دامنه کاربرد آن به لوله های برق (مانند لوله برق خم سرد و لوله برق خم گرم)، کانال های تهویه و موارد دیگر گسترش یافت.

مراحل کلیدی در فرایند ساخت لوله پی وی سی

تولید لوله پی وی سی عمدتاً از طریق فرآیند اکستروژن (Extrusion) صورت می گیرد. این فرآیند شامل چندین مرحله دقیق است که هر کدام برای اطمینان از کیفیت و مشخصات نهایی محصول اهمیت دارند:

۱. آماده سازی مواد اولیه (مخلوط کردن)

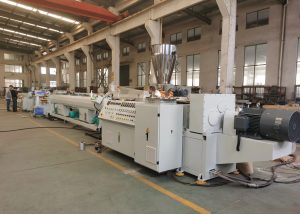

عکسی از خط اکستروژن لوله پی وی سی

در فرایند ساخت لوله پی وی سی نیاز به یک سری مواد است که در پایین عنوان کرده ایم:مراحل تولید لوله</strong> پی وی سی

• رزین پی وی سی: ماده اصلی، پودر رزین پی وی سی است. این پودر معمولاً از طریق پلیمریزاسیون مونومر وینیل کلراید به دست می آید.
• افزودنی ها: برای بهبود خواص پی وی سی، افزودنی های مختلفی به آن اضافه می شود. این افزودنی ها شامل:
  • پایدارکننده ها (Stabilizers): برای جلوگیری از تخریب پی وی سی در اثر حرارت و اشعه UV.
  • روان کننده ها (Lubricants): برای تسهیل جریان مواد مذاب در دستگاه اکسترودر و جلوگیری از چسبیدن آن به سطوح فلزی.
  • پرکننده ها (Fillers): مانند کربنات کلسیم، برای کاهش هزینه و بهبود برخی خواص مکانیکی.
  • رنگدانه ها (Pigments): برای ایجاد رنگ مورد نظر در لوله.
  • اصلاح کننده های ضربه (Impact Modifiers): برای افزایش مقاومت لوله در برابر ضربه، به ویژه در دماهای پایین.

این مواد با نسبت های دقیق در میکسرها با هم مخلوط می شوند تا یک ترکیب همگن به دست آید. این مرحله برای کیفیت نهایی لوله بسیار حیاتی است.

۲. اکستروژن (قالب گیری)

بعد از تامین مواد اولیه ی لوله برق پی وی و مخلوط کردن آن ها، اولین مرحله ی فرایند تولید لوله پی وی سی pvc:

مخلوط آماده شده از طریق یک قیف وارد دستگاه اکسترودر می شود. دستگاه اکسترودر شامل یک یا دو مارپیچ (Screw) است که درون یک سیلندر داغ می چرخد. مارپیچ ها مواد را به جلو هل داده، همزمان با استفاده از المنت های حرارتی، آن را ذوب و پلاستیکیزه می کنند. در انتهای سیلندر، مواد مذاب پی وی سی از داخل یک دای (Die) که شکل حلقه ای لوله را دارد، عبور داده می شود. این دای، شکل و ابعاد خارجی لوله را تعیین می کند.

۳. کالیبراسیون و خنک کاری

پس از خروج از دای، لوله مذاب هنوز شکل نهایی خود را به طور کامل نگرفته و نیازمند حفظ ابعاد دقیق است. این مرحله با استفاده از سیستم کالیبراسیون انجام می شود. لوله از داخل یک سیلندر کالیبراسیون عبور می کند که معمولاً با آب خنک می شود. خلاء اعمال شده در داخل کالیبراتور، لوله را به دیواره سیلندر می چسباند و ابعاد خارجی و داخلی دقیق آن را تثبیت می کند. سپس، لوله از مخزن خنک کننده (معمولاً حاوی آب سرد) عبور داده می شود تا به طور کامل سرد و جامد شود.

۴. کشش (Traction)

پس از سرد شدن، لوله نیاز دارد تا با سرعت یکنواخت از دستگاه کشیده شود. دستگاه کشش (Tractor) که معمولاً از تسمه های لاستیکی یا چرخ های غلتکی تشکیل شده است، لوله را با نیروی ثابتی می کشد. این سرعت کشش مستقیماً بر ضخامت دیواره لوله تأثیر می گذارد و باید با سرعت خروج مواد از اکسترودر هماهنگ باشد تا از تغییر ضخامت لوله جلوگیری شود.

۵. علامت گذاری (Marking)

یکی ازمراحل تولید لوله پی وی سی pvc در این مرحله، اطلاعات لازم مانند نام تولید کننده، استاندارد، اندازه لوله، تاریخ تولید و سایر مشخصات فنی با استفاده از دستگاه چاپ (معمولاً جت پرینتر یا استامپ) بر روی سطح لوله حک می شود. این اطلاعات برای شناسایی و اطمینان از اصالت محصول ضروری است.

۶. برش (Cutting)

لوله پی وی سی پس از طی مراحل فوق، در طول های استاندارد (معمولاً ۶ متر) برش داده می شود. دستگاه برش می تواند اتوماتیک یا نیمه اتوماتیک باشد و با دقت بالایی لوله ها را به اندازه های مورد نیاز قطع می کند.

۷. اتصالات (اختیاری) و بسته بندی لوله PVC

• تولید اتصالات: برخی از کارخانه ها ی  تولید لوله پی وی سی ، اتصالات (مانند زانو، سه راهی، کوپلر) را نیز از طریق روش هایی مانند تزریق پلاستیک تولید می کنند تا مجموعه کامل لوله و اتصالات را ارائه دهند.
• بسته بندی: لوله های برش خورده معمولاً به صورت دسته ای بسته بندی می شوند. بسته بندی می تواند شامل تسمه کشی، پوشش فیلم پلاستیکی یا قرار دادن در جعبه باشد. بسته بندی مناسب از لوله ها در برابر آسیب های فیزیکی و آلودگی در حین حمل و نقل و ان ذخیره سازی محافظت می کند.

جدول مقایسه انواع لوله های پی وی سی در کاربرد

کنترل کیفیت در تولید لوله پی وی سی

در طول مراحل تولید لوله پی وی سی، کنترل کیفیت در چندین مرحله انجام می شود تا اطمینان حاصل شود که لوله ها مطابق با استانداردها و مشخصات فنی هستند. این کنترل ها شامل:

• بررسی مواد اولیه: اطمینان از کیفیت و خلوص رزین پی وی سی و افزودنی ها.
• کنترل ابعاد: اندازه گیری قطر خارجی، داخلی و ضخامت دیواره در نقاط مختلف لوله.
• تست مقاومت ضربه: بررسی مقاومت لوله در برابر ضربه در دمای مشخص.
• تست فشار: اعمال فشار داخلی مشخص به لوله برای اطمینان از عدم نشتی یا ترکیدگی.
• تست افت وزن: بررسی میزان مواد افزودنی و اطمینان از تراکم مناسب.
• بررسی ظاهری: عدم وجود حباب، ترک، ناهمواری یا عیوب سطحی.
